三亿（中国）|循环水中缓蚀剂和分散剂相辅相成
当浓缩倍率达到5.5倍后，挂入腐蚀试片，观察试片在不同流速下表面腐蚀状况：
随着运行时间延长，在不同流速下腐蚀监视管内壁干净透明，腐蚀试片上逐渐有极少量棕褐色疏松状粘泥附着。
取下监视管及试片，所附着的粘泥容易冲洗，且冲洗后，对试片表面进行观察，白钢试片表面依旧光亮，碳钢试片表面有少量黄褐色腐蚀产物。

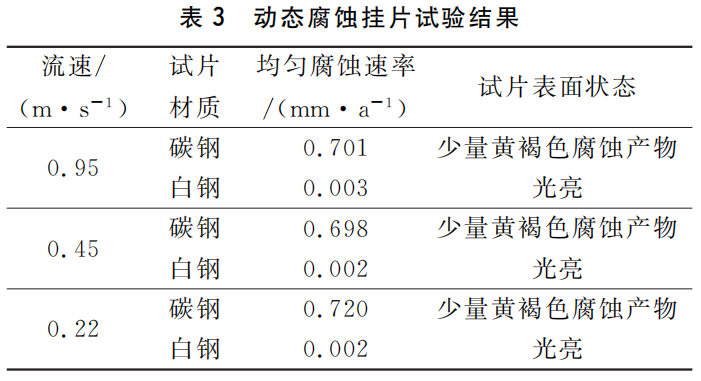

动态腐蚀挂片试验结果见表3：
由表3可知，白钢在循环水中的腐蚀速率很小，在不同流速下均能够满足对白钢换热管均匀腐蚀速率的规定要求。
碳钢试片的腐蚀速率较大，达到0.7mm左右，这是由于表面经过打磨抛光三亿首页的碳钢试片没有保护膜，尤其是在没有添加碳钢缓蚀剂时，保护膜更难以形成，腐蚀速率较高。
由于每天未持续向循环水中加碳钢缓蚀剂，因此随着系统补水和排污，循环水中碳钢缓蚀剂实际剂量不断损耗，导致加药量不足，使碳钢腐蚀速率较高。
为了保证碳钢腐蚀速率满足标准，每天向循环水中加入适量铜、铁缓蚀分散剂。
