三亿（中国）|复配缓蚀阻垢剂动态模拟试验
某系统保有水量为1.8万m3，循环冷却水量为1.2万m3，其换热设备材质为碳钢、不锈钢等。

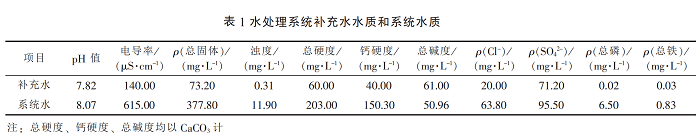

水三亿首页系统概况见表1：
根据表1水质数据，水温在45℃时，经计算可以得出稳定指数（R.S.I）和结垢指数（P.S.I）分别为7.13、8.16，从R.S.I和P.S.I指数结果判断该水质倾向于以腐蚀为主，结垢为辅的水质。
三亿（中国）将咪唑啉季铵盐、膦羧酸共聚物、丙烯酸－丙烯酸酯－磺酸盐共聚物、氯化锌按不同的质量比进行复配：配方1中其质量比为1.8∶1.2∶1.3∶1.1，配方2中其质量比为2.0∶1.0∶1.5∶1.0，配方3中其质量比为2.3∶0.8∶1.7∶0.8。

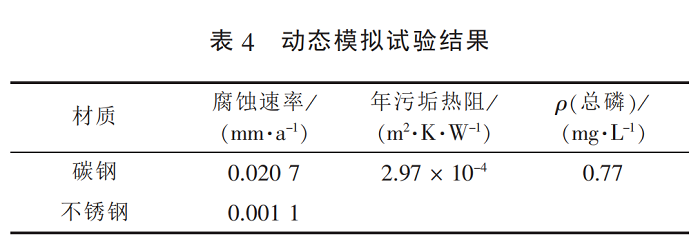

通过缓蚀性能和阻垢性能对比可知，配方2的质量配比更加合理，缓蚀和阻垢效果更加突出，因此选择配方2做动态模拟试验。配方2投加量为30mg/L，pH值控制在8.5，浓缩倍数为4.5~5.5，动态模拟试验结果见表4：
由表4可以看出，碳钢腐蚀速率、不锈钢腐蚀速率及年污垢热阻均符合GB50050—2007的要求，水中总磷符合GB13456—2012中的ρ（总磷）≤1.0mg/L的要求。
动态试验结果表明，三亿（中国）复合缓蚀阻垢剂配方完全能够代替磷系缓蚀阻垢剂并应用在实际循环冷却水系统中。
